L’essentiel pour protéger un chauffe-eau sans se tromper
- Dans la plupart des logements, un chauffe-eau se protège sur un circuit dédié en 2,5 mm² avec un disjoncteur 20 A maximum.
- Le disjoncteur protège le câble et le circuit ; l’interrupteur différentiel 30 mA protège les personnes.
- Si vous utilisez les heures creuses, il faut souvent ajouter un contacteur jour/nuit et un disjoncteur 2 A pour la commande.
- Un ancien câblage en 1,5 mm² ne se “rattrape” pas en changeant seulement le calibre du disjoncteur.
- Le bon montage dépend aussi de l’emplacement du ballon, de l’état du tableau et de la puissance indiquée sur la plaque signalétique.
Le calibre qui convient dans la plupart des logements
En France, la solution la plus courante pour un ballon d’eau chaude reste simple : une ligne dédiée en 2,5 mm² protégée par un disjoncteur 20 A. C’est la base que je privilégie dans la majorité des rénovations, parce qu’elle colle à l’usage réel d’un chauffe-eau domestique et au cadre de la NF C 15-100.
Legrand rappelle d’ailleurs qu’un chauffe-eau se protège sur un circuit spécialisé de 2,5 mm², avec un calibre de 20 A maximum. Autrement dit, on ne cherche pas à “monter plus haut” par réflexe : on dimensionne la protection pour le câble, le circuit et l’appareil, pas pour rassurer à tort.| Situation | Ce que je recommande | Pourquoi |
|---|---|---|
| Installation standard, chauffe-eau domestique classique | Disjoncteur 20 A + conducteurs 2,5 mm² + circuit dédié | Montage le plus cohérent et le plus courant en habitat |
| Câblage ancien en section inconnue ou insuffisante | Ne pas changer seulement le disjoncteur, contrôler ou reprendre la ligne | La protection doit correspondre à la section réelle du câble |
| Appareil atypique ou consigne fabricant différente | Suivre la notice du fabricant et faire valider le dimensionnement | Certains cas sortent du schéma domestique standard |
Le point important, c’est que le ballon doit rester sur son propre circuit. Je déconseille toujours de le mêler à des prises “de dépannage” ou à un autre appareil du cellier : ce genre de bricolage tient parfois quelques années, puis devient pénible au moindre défaut. La suite logique, c’est de regarder qui protège quoi dans le tableau.

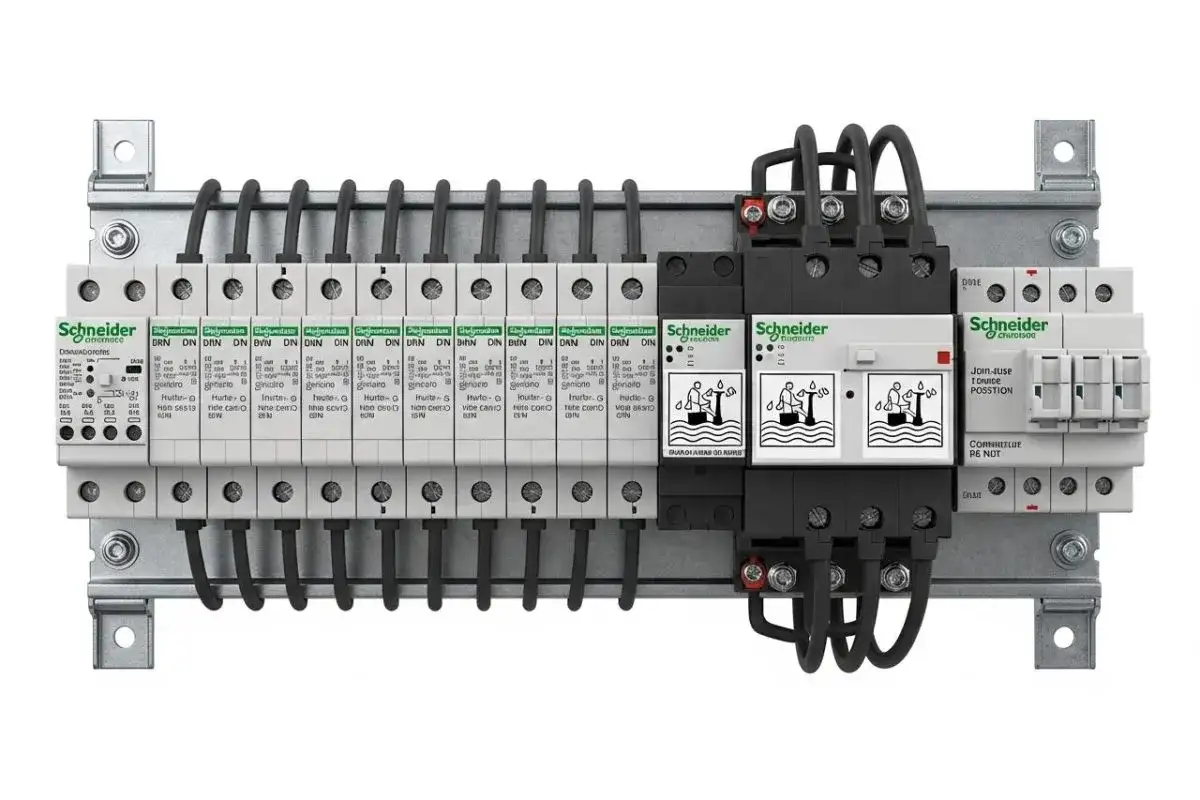

Disjoncteur, différentiel et contacteur n’ont pas le même rôle
Sur ce sujet, beaucoup de gens confondent les fonctions. Or, dans un tableau électrique, chaque organe a une mission précise. C’est justement ce qui évite les erreurs de montage et les déclenchements inutiles.| Élément | Rôle | Ce que cela change pour le chauffe-eau |
|---|---|---|
| Disjoncteur divisionnaire 20 A | Protège le circuit contre les surcharges et courts-circuits | Il coupe si la ligne chauffe trop ou si un défaut apparaît |
| Interrupteur différentiel 30 mA | Protège les personnes contre les fuites de courant | Il doit être en amont du circuit du chauffe-eau |
| Contacteur jour/nuit | Autorise la chauffe uniquement pendant les heures creuses | Utile si votre contrat et votre compteur le permettent |
| Disjoncteur 2 A | Protège le circuit de commande du contacteur | Indispensable dans un montage heures creuses propre |
Pour le différentiel, je pars le plus souvent sur un 30 mA de type AC pour le circuit du chauffe-eau, sauf si la rangée du tableau doit aussi recevoir des circuits qui imposent un autre type. En pratique, un interrupteur différentiel peut protéger jusqu’à 8 circuits, ce qui laisse de la marge pour organiser le tableau sans le saturer. Legrand rappelle que le type AC couvre les circuits standards, dont le chauffe-eau, alors que le type A est réservé à des usages plus spécifiques comme le lave-linge ou les plaques de cuisson.
Je fais aussi la différence entre interrupteur différentiel et disjoncteur différentiel. Le premier protège les personnes, le second cumule protection des personnes et des biens. Sur un ballon d’eau chaude, on rencontre le plus souvent un couple interrupteur différentiel 30 mA + disjoncteur 20 A, parce que ce montage reste lisible, simple à dépanner et facile à faire évoluer.
Comment raccorder le circuit proprement
Lire aussi : Diamètre évacuation douche - DN 40 ou 50 - Le guide complet
Les étapes que je vérifie toujours
Quand je contrôle ou que je refais l’alimentation d’un chauffe-eau, je procède dans cet ordre : coupure générale, vérification d’absence de tension, identification de la ligne dédiée, contrôle de la section des conducteurs, puis vérification du serrage au tableau et au niveau du ballon. Ce n’est pas spectaculaire, mais c’est ce qui évite les pannes stupides et les départs de chauffe incohérents.
- Une seule ligne dédiée pour le chauffe-eau, sans repiquage sur une prise voisine.
- Des conducteurs en 2,5 mm² si vous partez sur le montage standard 20 A.
- Un repérage clair dans le tableau pour savoir immédiatement quel disjoncteur coupe le ballon.
- Un contrôle des bornes de raccordement du chauffe-eau, surtout après une rénovation.
- Si le ballon est proche d’une salle d’eau, le respect des volumes de sécurité et de la liaison équipotentielle locale.
Je vois encore trop souvent des lignes “réutilisées” à partir d’un ancien réseau de prises. C’est le genre de compromis qui paraît malin au départ, puis qui devient fragile dès qu’on ajoute un contacteur, qu’on remplace le ballon ou qu’une connexion vieillit mal. Sur une pièce d’eau, je préfère une installation nette et lisible : on y gagne en sécurité, mais aussi en maintenance.
Si vous refaites une salle de bains, un cellier ou une cuisine attenante, gardez en tête que l’environnement humide impose de la rigueur. Les zones d’eau ne pardonnent pas les raccords approximatifs, et le chauffe-eau n’est pas l’endroit où improviser une dérivation de dernière minute. La question suivante, elle, concerne surtout les installations pilotées en heures creuses.
Avec heures creuses, le montage gagne un étage
Si votre contrat d’électricité prévoit les heures creuses, le chauffe-eau peut être commandé par un contacteur jour/nuit. C’est un ajout utile, parce qu’il permet de chauffer quand le tarif est plus favorable et de laisser le ballon vivre le reste du temps. EDF estime qu’un ballon utilisé uniquement en heures creuses peut consommer en moyenne environ 12 % de moins qu’un fonctionnement continu.
Dans ce schéma, il faut penser à deux protections distinctes : la puissance du chauffe-eau reste sous le disjoncteur 20 A, et le circuit de commande du contacteur passe par un disjoncteur 2 A. C’est un détail qui change tout au tableau, car beaucoup de pannes viennent d’un câblage de commande oublié ou d’un mauvais repérage des bornes.
Je conseille le montage heures creuses surtout si le ballon sert régulièrement et si le contrat est déjà adapté. En revanche, si le chauffe-eau fonctionne rarement, ou si vous êtes sur un petit logement avec une logique simple, il n’est pas toujours nécessaire de complexifier le tableau. Le bon choix, ici, n’est pas le plus “technique”, c’est celui qui reste fiable et cohérent avec votre usage réel.
Les erreurs que je vois le plus souvent
Les problèmes arrivent rarement parce qu’un ballon d’eau chaude est “trop puissant”. Ils arrivent surtout à cause d’un mauvais assemblage entre le câble, la protection et le mode de commande. Voici les fautes que je retrouve le plus souvent sur les chantiers de rénovation :
- Mettre un disjoncteur plus fort sans vérifier la section réelle du câble.
- Faire partager au chauffe-eau une ligne avec une prise ou un autre appareil.
- Oublier la protection différentielle 30 mA en amont.
- Confondre contacteur heures creuses et disjoncteur de protection.
- Ne pas étiqueter la ligne, ce qui complique tout dépannage futur.
- Ignorer des déclenchements répétés, alors qu’ils signalent souvent un défaut de câblage, de résistance ou de serrage.
Les signes qui doivent vous faire lever le pied sont assez simples : câble qui chauffe, odeur suspecte au tableau, disjoncteur qui saute sans logique apparente, ballon qui ne relance plus sa chauffe pendant la plage prévue. Dans ce cas, je ne cherche pas à “tenir jusqu’au week-end” : j’isole le circuit et je fais contrôler l’ensemble. Sur une installation électrique, l’obstination coûte plus cher que le diagnostic.
Le vrai bon réflexe, c’est donc de traiter le chauffe-eau comme un circuit spécialisé, pas comme un appareil qu’on branche “comme les autres”.
Ce que je vérifierais avant de remettre le ballon sous tension
Avant de racheter du matériel ou de refermer un tableau, je contrôle toujours quatre points : la puissance inscrite sur la plaque du ballon, la section du câble déjà en place, la présence d’un circuit dédié et le type de commande souhaité. Si tout est standard, le montage reste simple : 20 A, 2,5 mm², 30 mA, et éventuellement un contacteur jour/nuit avec son disjoncteur 2 A.
Si l’installation est ancienne, je ne change jamais le disjoncteur “au feeling”. Un câble fatigué ou mal dimensionné ne devient pas plus sûr parce qu’on a monté un calibre plus confortable. C’est exactement l’inverse : la protection doit suivre la ligne, et non l’inverse.
Pour une rénovation propre, je recommande donc une approche sobre : un circuit dédié bien repéré, une protection différentielle adaptée, un calibre cohérent avec la section des conducteurs et, seulement si l’usage le justifie, un pilotage en heures creuses. C’est ce montage qui tient le mieux dans le temps, surtout quand le ballon est intégré à un espace de vie rénové avec soin.
