Un chauffe-eau électrique bien raccordé se fait vite oublier: il chauffe quand il faut, ne fuit pas et ne fait pas tomber le tableau au mauvais moment. Pour y arriver, il faut traiter ensemble l’électricité, l’arrivée d’eau froide, l’évacuation du groupe de sécurité et la mise en service. Je détaille ici les points qui comptent vraiment, avec les repères pratiques que je vérifie systématiquement sur une installation française.
Les points qui comptent vraiment avant de raccorder un ballon d’eau chaude
- Le ballon doit être sur un circuit dédié, pas partagé avec d’autres appareils.
- Le calibre courant est de 20 A maximum, avec une section de 2,5 mm² en cuivre pour le circuit chauffe-eau.
- La protection des personnes passe par un différentiel 30 mA au tableau.
- Le groupe de sécurité se pose sur l’arrivée d’eau froide et doit être relié à une évacuation.
- Avant la remise sous tension, la cuve doit être entièrement remplie.
- En usage courant, je vise une consigne de 55 à 60 °C.
Avant d’ouvrir le capot, je contrôle le contexte de pose
Dans une rénovation de cuisine, de buanderie ou de cellier, le premier sujet n’est pas le raccord lui-même, mais l’environnement du ballon. Je regarde d’abord si l’appareil est en monophasé ou en triphasé, si le tableau est proche, si le circuit existe déjà et s’il est réellement dédié au chauffe-eau. C’est souvent là que les mauvaises surprises commencent.
Je vérifie aussi la place disponible autour de la cuve, l’accessibilité du groupe de sécurité et le chemin de l’évacuation. Un ballon coincé derrière un meuble ou installé sans accès simple finit toujours par compliquer l’entretien. Si l’installation est ancienne, que le tableau n’a pas de protection claire ou que le circuit est partagé avec autre chose, je ne force pas le montage: je reprends le diagnostic avant d’aller plus loin.
Une fois ce contrôle fait, le vrai sujet devient le circuit électrique qui alimente l’appareil.
Le schéma électrique qui évite les mauvaises surprises
La base reste simple: un circuit spécialisé, protégé au tableau par un disjoncteur 20 A maximum, avec du cuivre en 2,5 mm² minimum pour l’alimentation du chauffe-eau. En pratique, je pars aussi sur une protection différentielle 30 mA pour protéger les personnes. Si le ballon est commandé en heures creuses, le contacteur est en général protégé par un 2 A.
| Élément | Repère pratique | Rôle concret |
|---|---|---|
| Circuit chauffe-eau | Dédié, sans autre appareil | Évite les surcharges et les coupures en cascade |
| Conducteurs | Cuivre 2,5 mm² minimum en monophasé | Supporte l’intensité sans échauffement inutile |
| Protection divisionnaire | 20 A maximum | Protège contre surcharge et court-circuit |
| Protection différentielle | 30 mA | Coupe en cas de fuite de courant vers la terre |
| Contacteur heures creuses | Souvent protégé par 2 A | Commande la chauffe au bon moment |
| Triphasé | À vérifier sur la notice du modèle | La section et le câblage dépendent de l’appareil |
Ce schéma ne sert pas seulement à “faire conforme”. Il évite surtout les câbles qui chauffent, les déclenchements répétitifs et les installations qui vieillissent mal. Quand l’électricité est cadrée, le raccordement hydraulique devient beaucoup plus lisible.

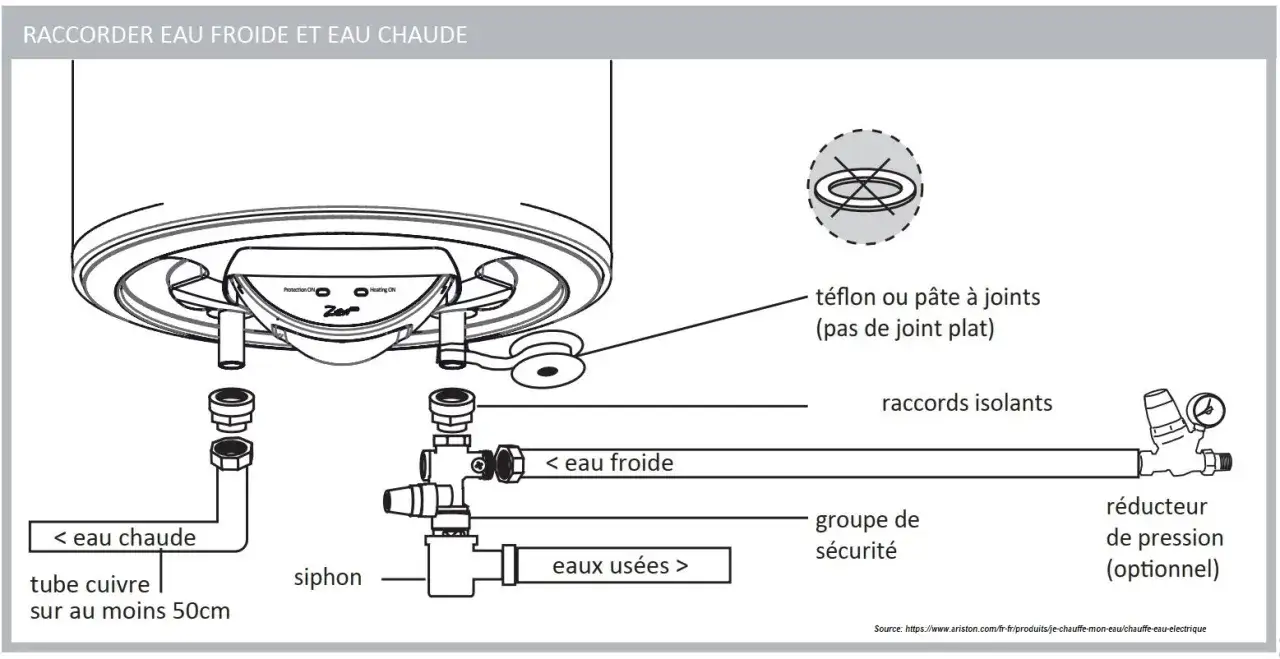

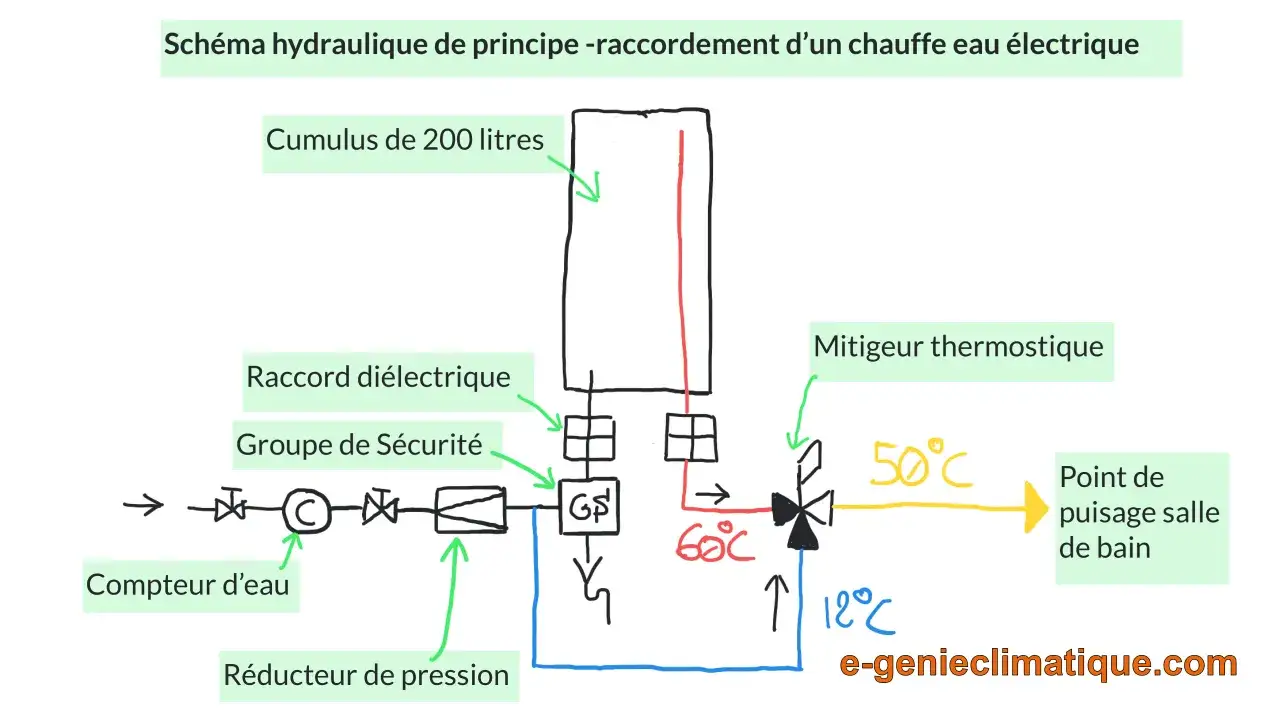

Le raccordement hydraulique du ballon sans erreur
Le ballon ne se raccorde jamais comme un simple appareil ménager. L’arrivée d’eau froide se repère au bleu, la sortie d’eau chaude au rouge, et le groupe de sécurité se place sur l’entrée froide, au plus près de la cuve. C’est lui qui absorbe la dilatation de l’eau quand la chauffe monte en pression.
- Je visse le groupe de sécurité sur l’entrée d’eau froide, sans forcer ni tordre le filetage.
- Je raccorde ensuite la vidange à une évacuation des eaux usées, avec une pente continue vers le bas.
- Je garde le siphon accessible et je m’assure que rien ne bloque la soupape.
- Je laisse un passage libre pour l’entretien, surtout si le ballon est caché dans un meuble ou une niche technique.
- Je vérifie qu’il n’y a ni point haut, ni retour d’eau possible, ni zone exposée au gel.
Un léger goutte-à-goutte pendant la chauffe n’a rien d’anormal: le groupe de sécurité est justement là pour évacuer l’excès de pression. En revanche, un écoulement continu mérite un contrôle immédiat, parce qu’il peut révéler une pression trop élevée, un groupe fatigué ou un défaut d’installation. Je recommande aussi d’actionner la soupape une fois par mois et de surveiller le tartre, surtout dans les régions où l’eau est dure.
Une fois l’eau en place, il reste l’étape la plus sensible: la remise en service sans abîmer la résistance.
La mise en service qui évite de griller la résistance
Je commence toujours par couper l’alimentation électrique, puis je remplis complètement la cuve avant de remettre sous tension. Ouvrir un robinet d’eau chaude permet de chasser l’air et de vérifier que l’eau circule normalement. Tant que le débit n’est pas stable, je ne considère pas le ballon comme prêt.
Ensuite je règle la consigne. En usage courant, 55 à 60 °C reste la zone que je privilégie: assez chaude pour limiter le développement bactérien, mais pas trop élevée pour ne pas accélérer le tartre et la consommation. Je ne descends pas sous 55 °C sauf consigne constructeur précise. Sur certains modèles, le réglage est plus fin, mais la notice de l’appareil prime toujours sur une règle générale.
Je fais aussi un contrôle visuel rapide du capot, des bornes et des raccords. Un fil pincé ou une connexion mal repositionnée n’a l’air de rien sur le moment, puis devient source de panne au premier cycle de chauffe. Ce point fait le lien avec le pilotage du ballon, notamment quand on veut profiter des heures creuses.
Heures creuses, marche forcée ou alimentation continue
Le choix ne dépend pas seulement du contrat d’électricité. Il dépend aussi du modèle de ballon, de la place dans le tableau et de la façon dont on veut piloter la chauffe au quotidien. Sur ce point, je préfère une solution simple et lisible à un montage trop sophistiqué qu’on ne comprend plus au moment du dépannage.
| Mode de fonctionnement | Quand je le choisis | Avantage principal | Limite à connaître |
|---|---|---|---|
| Alimentation continue | Logement sans heures creuses ou besoin de simplicité | Montage plus direct, dépannage facile | Pas d’optimisation tarifaire |
| Contacteur heures creuses | Contrat adapté et tableau prévu pour le pilotage | La chauffe se fait sur les plages les plus économiques | Ajoute un organe au tableau, donc une vérification de plus |
| Pilotage connecté ou programmation | Ballon compatible et usage très piloté | Réglage plus fin selon le rythme de vie | Dépend de l’électronique et des réglages de l’appareil |
La marche forcée reste utile pour un test ou une remise en route ponctuelle, mais elle ne doit pas masquer un câblage mal pensé. Dans une maison bien rénovée, le contacteur heures creuses reste souvent le meilleur compromis. Sur un logement plus ancien, je préfère parfois simplifier le montage plutôt que multiplier les fonctions qui compliquent le dépannage.
Ça amène naturellement aux erreurs que je vois le plus souvent sur le terrain.
Les erreurs qui provoquent presque toujours une panne ou une fuite
- Partager le circuit du chauffe-eau avec d’autres appareils.
- Oublier la protection adaptée du contacteur heures creuses.
- Installer un câble trop faible ou un raccord mal serré.
- Raccourcir, boucher ou détourner l’évacuation du groupe de sécurité.
- Mettre le ballon sous tension avant que la cuve soit pleine.
- Régler la température trop bas ou trop haut sans réfléchir à l’usage réel.
- Ignorer un goutte-à-goutte qui devient permanent.
Ces défauts paraissent parfois mineurs au montage, mais ils se transforment vite en surchauffe, en déclenchements répétitifs ou en dégâts d’eau. Je préfère toujours reprendre un point avant la remise en marche que courir après une panne deux semaines plus tard.
Quand ces signes apparaissent, la bonne question n’est plus seulement “est-ce que ça fonctionne ?”, mais “est-ce que le reste de l’installation supporte encore le ballon sans risque ?”.
Quand je m’arrête et je fais intervenir un professionnel
Dès que le tableau est ancien, que la mise à la terre est douteuse, que le circuit dédié n’existe pas ou que je dois reprendre de la plomberie rigide derrière un bâti fermé, je fais intervenir un électricien ou un plombier chauffagiste. Le gain du bricolage disparaît vite quand il faut corriger une erreur invisible derrière un capot ou dans une cloison.
Je conseille aussi de déléguer si le ballon est installé dans un volume humide, en hauteur, ou s’il faut déplacer le point d’eau pour une rénovation plus large. Le temps économisé n’est pas l’essentiel: c’est la fiabilité à long terme qui compte.
Un professionnel est également la bonne option si l’appareil impose une configuration particulière, par exemple un triphasé, une commande spécifique ou un remplacement avec adaptation complète du tableau.
Ce cadrage laisse une dernière étape simple, mais utile: refaire un contrôle final avant de refermer définitivement.
Les derniers contrôles que je fais avant de refermer le capot
- La cuve est pleine et l’eau chaude sort sans bulles d’air.
- Aucune fuite n’apparaît sur l’entrée froide, le groupe de sécurité ou la sortie chaude.
- Le circuit est identifié au tableau et protégé par les bons calibres.
- Le contacteur heures creuses, s’il existe, réagit correctement.
- La température est réglée autour de 55 à 60 °C.
- Le groupe de sécurité reste accessible pour l’entretien.
Je termine toujours par un regard sur l’environnement immédiat du ballon: accès, évacuation, traces d’humidité et facilité de maintenance. C’est ce dernier contrôle, plus que le serrage d’un bornier ou la longueur d’un flexible, qui détermine si l’installation restera tranquille au quotidien.
