Les points à retenir avant de choisir le tube d’évacuation
- Pour un WC classique en maison ou en appartement, je retiens DN100 comme référence de départ.
- Sur du PVC, le DN correspond au diamètre extérieur du tube, ce qui évite beaucoup de confusions au moment de commander.
- La pente utile se situe entre 1 et 3 cm par mètre; autour de 2 cm/m, on obtient souvent le meilleur compromis.
- Un diamètre trop petit favorise les bouchons, les dépôts et les écoulements bruyants.
- Quand plusieurs WC ou plusieurs appareils rejoignent la même conduite, le dimensionnement peut monter à 110 ou 125 mm selon la configuration.
- Si l’installation sort du schéma classique, je vérifie toujours la notice du fabricant avant de figer le tracé.
Le diamètre standard à retenir pour un WC
Pour un WC standard, je pars sur DN100, soit un tube PVC d’évacuation de 100 mm en diamètre nominal. C’est le repère le plus robuste pour une évacuation gravitaire en logement, et c’est celui qui évite le plus de compromis hasardeux.Le point qui crée souvent la confusion, c’est la différence entre le tube principal et le raccord de cuvette. Sur certaines fiches techniques, on voit apparaître des plages comme 110/135 ou 85/107, mais cela décrit l’adaptation du raccord, pas le diamètre de la canalisation elle-même. En PVC, le DN fait foi, et le DTU 60.11 va dans le même sens avec une plage qui dépend du type de WC, entre DN80 et DN100 selon les cas.
Autrement dit, si je dois choisir une base simple et sûre pour un WC classique, je prends DN100 sans hésiter. Cette règle de départ devient vraiment utile dès qu’on regarde ce qui se passe quand le diamètre n’est plus cohérent avec le reste du réseau.
Ce qui se passe quand le diamètre est mal choisi

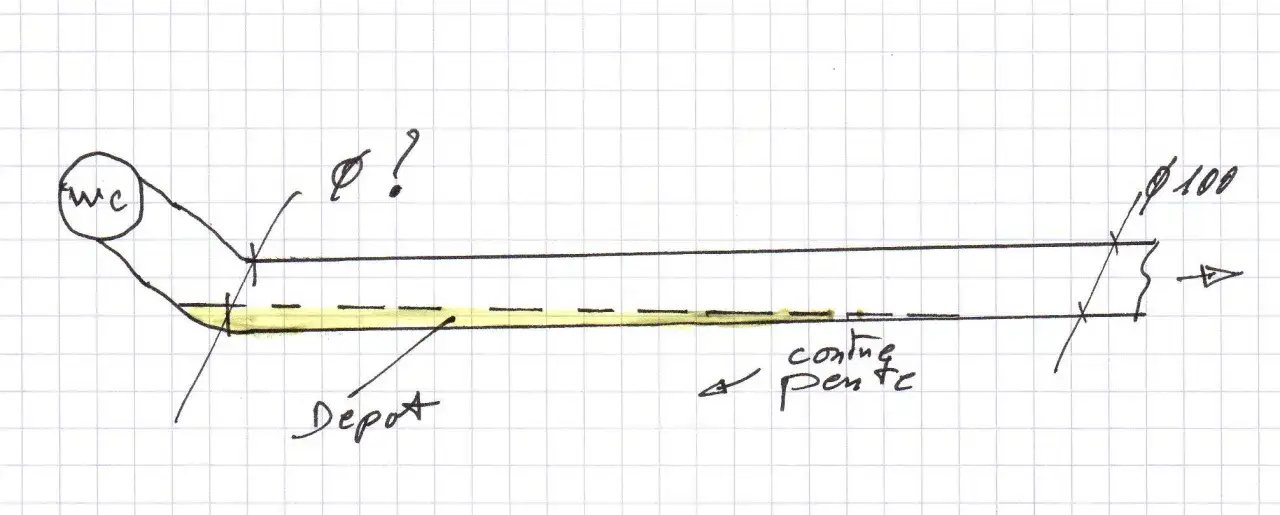

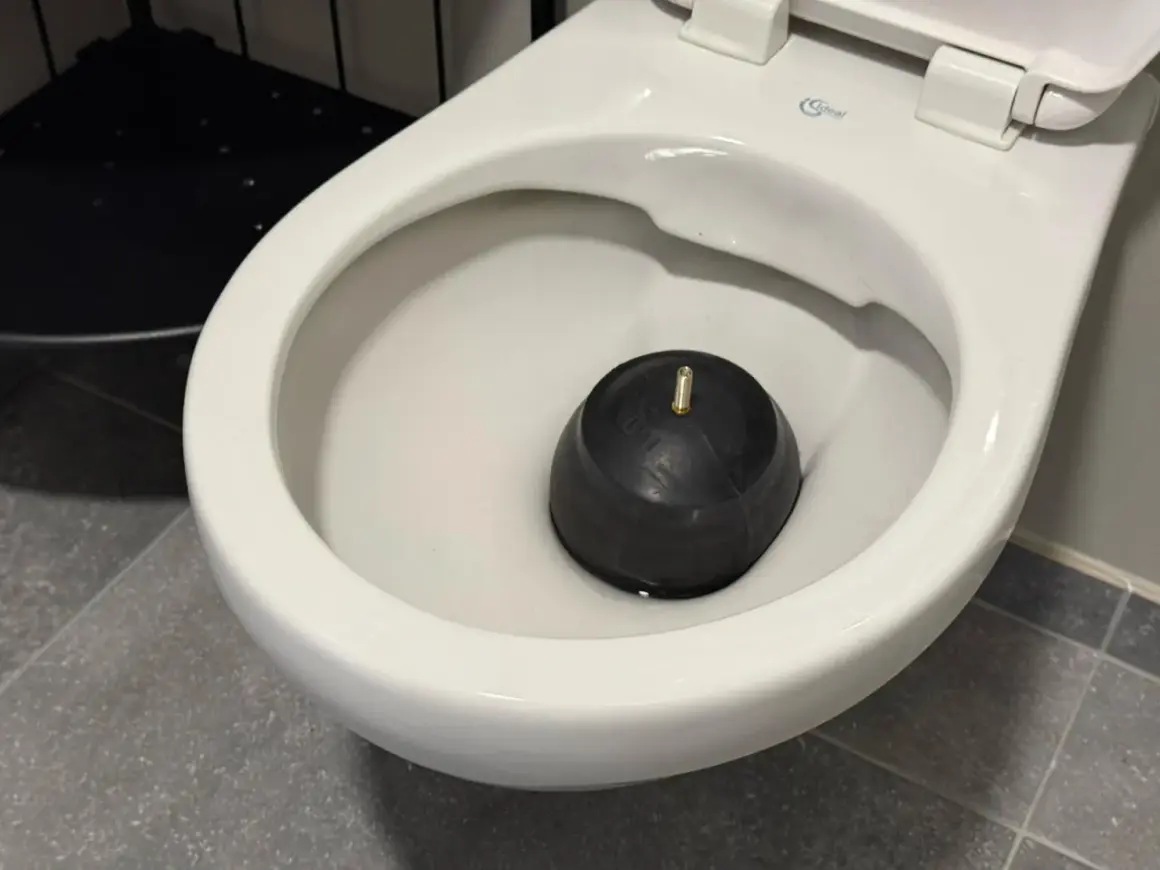

Un tuyau trop étroit ne pardonne pas longtemps. L’écoulement ralentit, les matières solides se déposent plus facilement et les coudes deviennent des zones d’accumulation. Au début, on remarque surtout un bruit inhabituel ou une chasse qui semble moins franche. Ensuite viennent les engorgements répétés.
À l’inverse, un tube trop généreux n’est pas automatiquement meilleur si la pente est insuffisante. L’eau peut alors partir trop vite, sans entraîner correctement les matières, et laisser derrière elle des dépôts qui finissent par réduire la section utile. En plomberie, je regarde toujours le couple diamètre + pente, jamais le tube seul.
| Diamètre ou configuration | Effet concret | Mon avis de chantier |
|---|---|---|
| DN80 | Peut convenir dans certains cas spécifiques, mais reste plus sensible aux dépôts | Je ne le prends pas comme base par défaut pour un WC classique |
| DN100 | Bon compromis entre débit, entretien et compatibilité avec les installations courantes | C’est la référence la plus sûre pour la plupart des logements |
| 110 à 125 mm | Intéressant sur des collecteurs plus sollicités ou des réseaux plus complexes | À réserver aux configurations qui le justifient réellement |
En clair, le mauvais diamètre n’est pas seulement un détail de plomberie: il se traduit vite par des bouchons, des odeurs et des interventions répétées. La vraie question devient alors de savoir comment adapter le diamètre au type d’installation.
Adapter le diamètre au type d’installation
Le schéma n’est pas le même si l’on parle d’un WC au sol, d’un WC suspendu, d’une rénovation avec décalage ou d’un réseau où plusieurs appareils se rejoignent. Le collecteur, c’est la conduite principale qui rassemble plusieurs branchements; dès qu’il intervient, on ne raisonne plus comme sur une sortie de cuvette isolée.
| Type d’installation | Diamètre que je recommande | Pourquoi |
|---|---|---|
| WC classique au sol | DN100 | Référence standard, simple à poser et fiable sur la durée |
| WC suspendu | DN100 derrière le bâti-support | Le support change la pose visible, pas le besoin hydraulique |
| Rénovation avec décalage de sortie | DN100 avec pipe orientable ou coude adapté | Permet de rattraper l’axe sans casser le tracé de l’évacuation |
| Réseau avec plusieurs WC | 110 ou 125 mm selon la longueur et le nombre de départs | Le débit cumulé demande parfois une section supérieure |
| Sanibroyeur | Suivre la notice fabricant | Ce n’est plus une évacuation gravitaire classique |
J’insiste sur un point: pour les réseaux avec plusieurs appareils, je ne décide jamais à partir du seul encombrement disponible dans le mur ou la dalle. Le bon diamètre se choisit avec l’ensemble du parcours, pas seulement avec le raccord le plus proche.
La pente et le tracé qui évitent les bouchons
Le diamètre ne donne son plein effet que si la pente est correcte. Les repères du DTU 60.11 retiennent une pente comprise entre 1 et 3 cm par mètre pour les collecteurs d’eaux usées; dans la pratique, je vise souvent 2 cm/m quand le tracé le permet, parce que l’écoulement reste dynamique sans devenir trop brutal.
Ce qui compte ensuite, c’est la continuité. Une pente régulière vaut mieux qu’un tracé avec un faux plat ou une contre-pente localisée. J’évite aussi les coudes trop secs, surtout s’ils s’enchaînent. Deux changements de direction progressifs valent souvent mieux qu’un angle fermé qui freine la circulation.
- Je garde une pente constante sur toute la ligne horizontale.
- Je supprime toute contre-pente, même courte.
- Je limite les coudes à 90° quand une solution plus douce est possible.
- Je prévois une ventilation de chute quand le réseau le demande, pour éviter le siphonnage.
- Je laisse un accès de visite si la configuration risque de devenir sensible à l’entretien.
Le siphonnage, c’est le phénomène qui vide un siphon ou perturbe l’air dans la canalisation. En clair, une mauvaise mise à l’air peut créer des odeurs et des dysfonctionnements alors que le diamètre, lui, est correct. Une fois la pente maîtrisée, le choix des raccords devient beaucoup plus simple.
Les raccords qui simplifient une pose propre
Sur le terrain, je gagne souvent du temps avec le bon raccord plutôt qu’avec une improvisation au moment de la pose. Les fiches techniques Nicoll montrent bien cette logique: des pipes de WC en Ø100 mm, avec des joints de raccordement prévus pour absorber les écarts de montage et sécuriser l’assemblage.
| Raccord ou pièce | Utilité | Quand je le choisis |
|---|---|---|
| Pipe WC sortie droite | Raccordement direct entre la cuvette et le réseau | Quand l’axe est propre et que la sortie arrive droit |
| Pipe orientable | Permet un léger ajustement d’angle | En rénovation, quand l’axe réel n’est jamais parfaitement idéal |
| Coude de remplacement pour WC au sol | Rattrape un décalage ou une sortie trop éloignée du mur | Quand il faut sauver une pose sans refaire toute l’évacuation |
| Manchon ou réduction | Assure la transition entre deux diamètres | Uniquement si le réseau impose réellement un changement de section |
| Culotte ou embranchement | Réunit plusieurs départs sur un même collecteur | Pour une installation avec plusieurs appareils ou plusieurs WC |
Le bon raccord sert à conserver le fil d’eau, c’est-à-dire la ligne réelle d’écoulement dans le tube. Si cette ligne est cassée, le plus beau diamètre du monde ne suffira pas longtemps. C’est exactement pour cela que je termine toujours par une vérification de chantier avant de refermer.
Ce que je vérifie avant de fermer la cloison
Avant de boucher le mur ou de couler la chape, je contrôle toujours les mêmes points. C’est rapide, et cela évite la plupart des reprises coûteuses:
- Le tube principal est bien en DN100 pour un WC standard.
- La pente est régulière, sans contre-pente ni plat parasite.
- Le nombre de coudes reste raisonnable et les changements de direction sont doux.
- La ventilation de chute est prévue si le réseau le demande.
- Le raccord de cuvette est compatible avec la sortie réelle du WC et avec le bâti-support si besoin.
- Un accès de visite existe là où l’entretien risque d’être nécessaire.
Si un doute subsiste entre deux diamètres, je ne choisis pas le plus petit “pour gagner de la place”. Je choisis la solution la plus cohérente avec l’ensemble du réseau, parce qu’en plomberie la place gagnée au départ se paie souvent plus tard en bouchons ou en démontages. Pour un WC classique en France, la réponse la plus solide reste donc simple: DN100, avec une pente bien tenue et des raccords adaptés.
